產品描述
LNG裝車橇說明

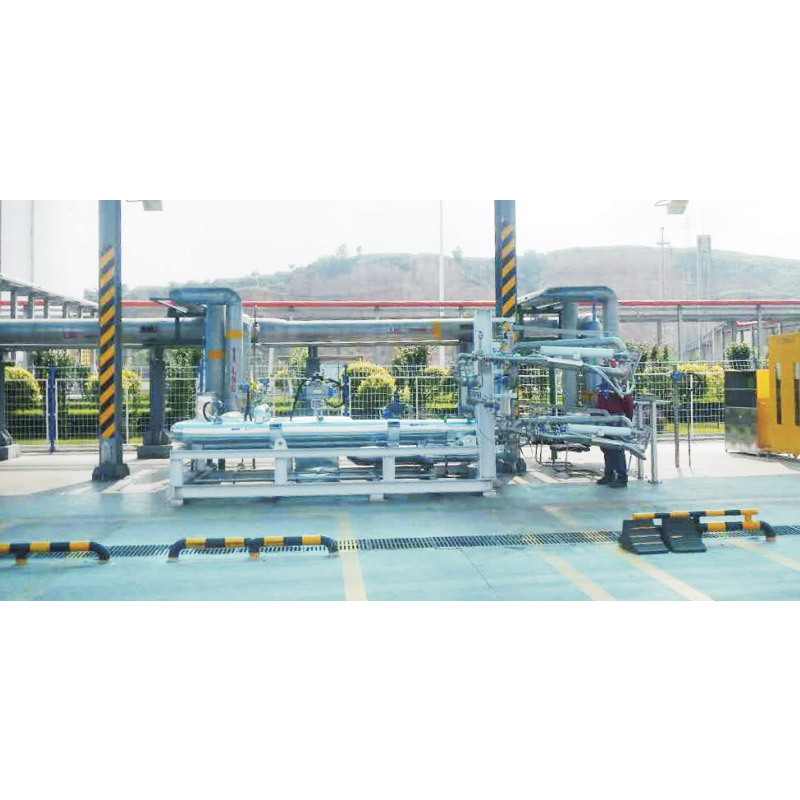

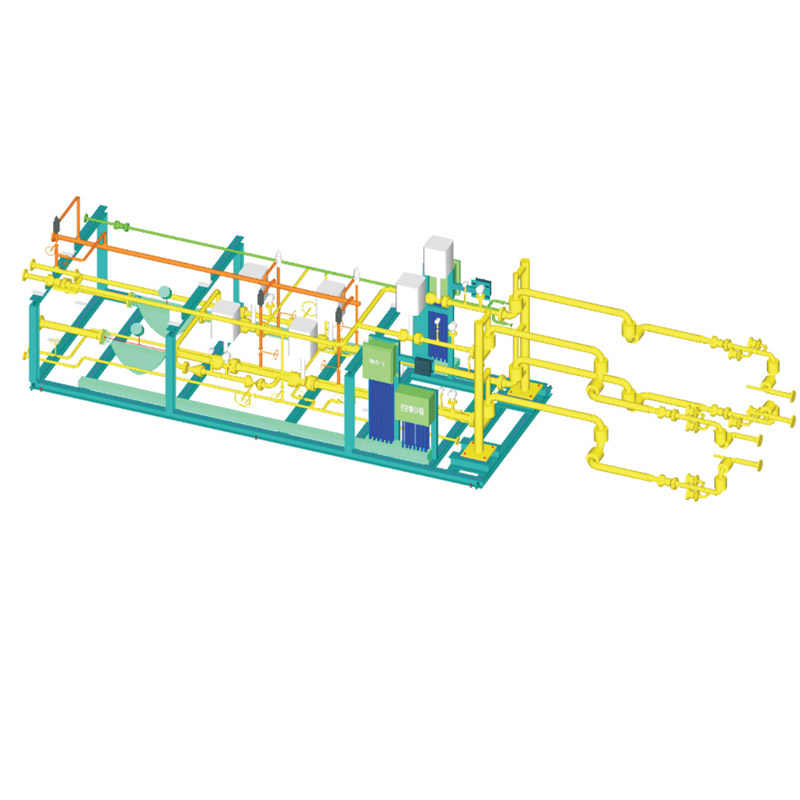

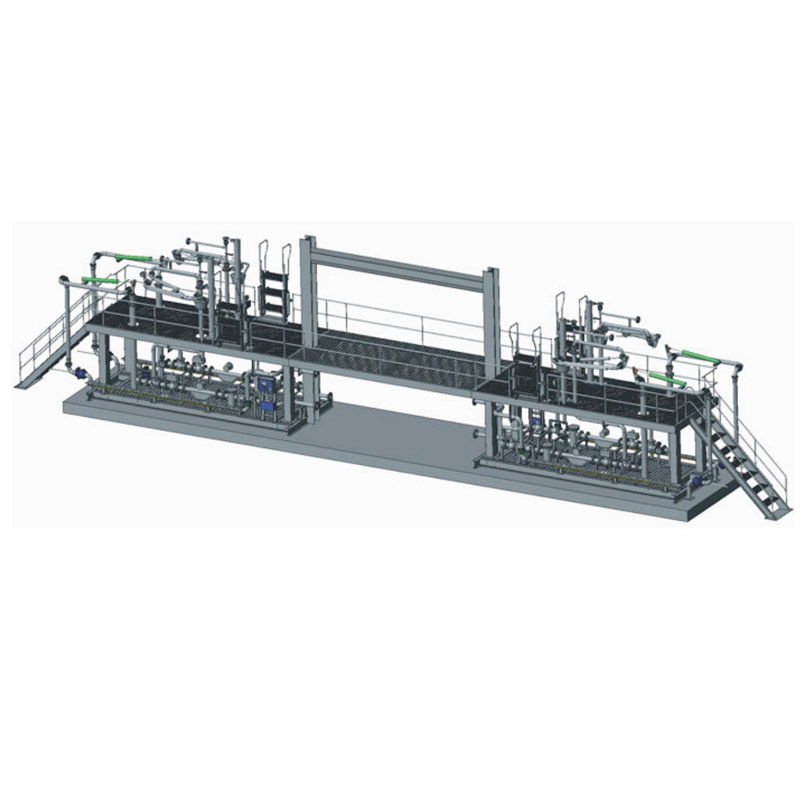

LNG橇裝是根據LNG介質特性選擇合適的控制設備和低溫儀表，并根據LNG灌裝工藝將各個儀表如:鶴管、流量計、靜電報警控制器、壓力變送器、裝車流量控制閥、緊急切斷閥、批量控制器等，集成在可移動的橇裝框架內。如下圖所示:
LNG裝車橇的工藝管線較多，工藝流程相對復雜，其流程管線主要有∶裝車線、回氣線、冷循環線、泄放線、氮氣線等。流程圖參考如下:
LNG橇裝系統設計及工藝參數如下表:
基于LNG介質低溫和相關屬性的特殊性，其工藝流程比其他普通介質工藝復雜，因此將LNG橇裝儀表和設備集成在一個金屬結構框架內，其制造過程也相對復雜，其制造步驟如下:
產品參數
LNG橇裝所含設備和儀表
(1)LNG裝卸臂
裝車臂是裝車橇中的關鍵設備，LNG裝車臂采用雙臂帶立柱結構，兩條臂上下安裝，分別接槽車的液相口和氣相口，用于LNG裝車和BOG回氣，立柱支撐結構有利于減少臂內側旋轉接頭受力，減少磨損，延長密封件壽命。裝車臂材質304/304L(沿海地區宜采用316L)，旋轉接頭的材料必須進行深冷加工處理，保證其強度和耐磨性。
(2)LNG流量計
流量計操作溫度:-130~196C;流量測量精度:0.1-0.2%;接液材質:316L
(3)LNG閥門
操作溫度;-130~196*C;閥類型:流量控制閥和ESD開關閥;閥體材質:304L、316L
(4}溫度和壓力變送器
監測LNG和BOG的溫度及壓力,低溫型;信號輸出:4~20mA (Hart) ;
(5)LNG批控器
控制整個裝車過程;能接收各種儀表信號;適合LNG灌裝的控制程序及補償方法;帶輔助控制防爆箱
