智能一卡通裝卸車系統

智能―卡通裝卸車系統是液體危化品儲運進出貨管理部分的核心，在自動化裝車控制操作的基礎上達到進出貨的生產流程管理。智能一卡通裝卸車系統已不于定量裝車本身，已擴展為進出貨的流程管理，具體已包含如下：

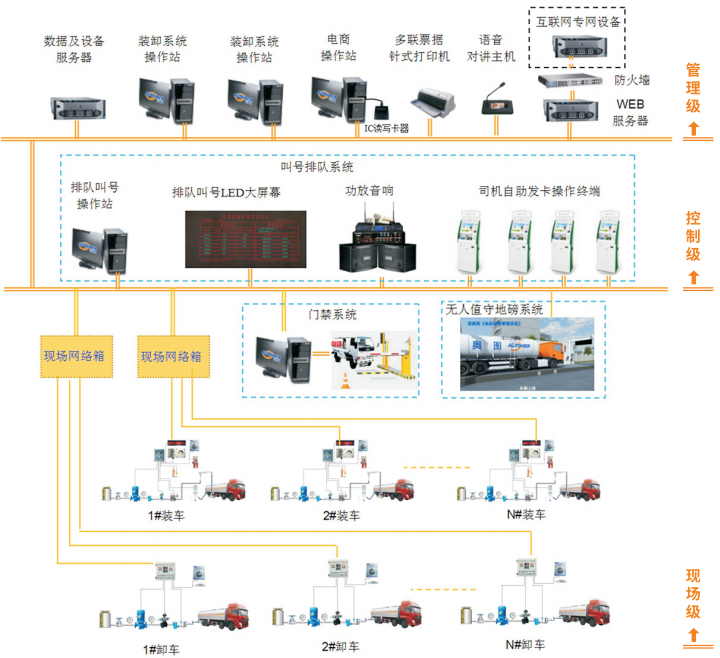

裝車系統結構圖

二、裝車系統控制流程

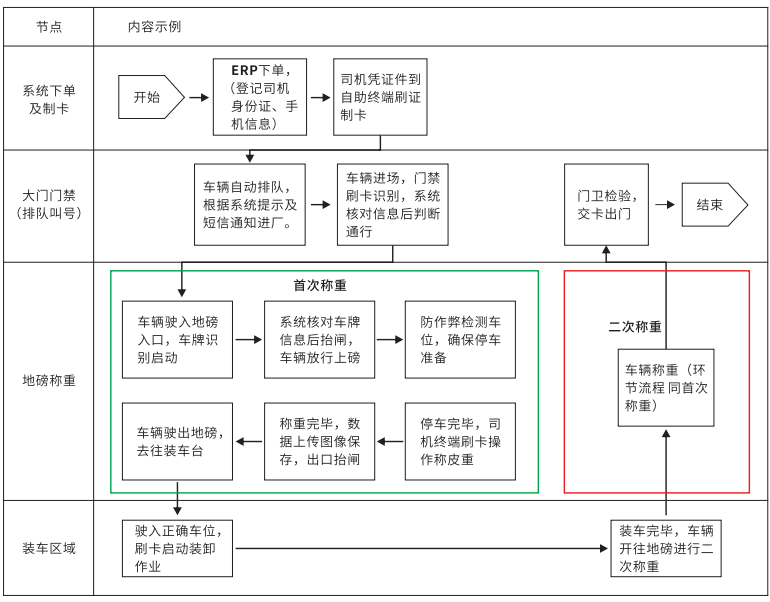

流程圖如下:

三、全自動化裝車各子系統部分描述全自動化裝車系統分為以下幾個部分:

1、叫號排隊系統

2、門禁控制系統

3、地磅無人值守

4、現場裝車自動控制系統

四、排隊叫號系統

為了使得裝車作業更為有序，并使司機能夠及時了解候車情況，可以有效避免錯過裝車時機或個別司機插隊現象。軟件根據當前數據庫信息，實時刷新數據庫記錄，系統根據車位順序循環檢測數據庫，當前車位沒有車輛正在裝車時，系統自動按照開單時間順序，播報排在的車輛進廠裝車，同時輸出LED提示信息（車號去往車位)。叫號后，系統記錄時間，當車在設定時間內不能及時稱重過磅或裝車時，系統自動跳過該車（該車重新加入排隊序列)，繼續叫下一輛裝車。

本排隊系統根據儲運的特點，當司機在業務辦理成功，取得IC卡后，開始進入排隊系統，相關信息將根據現場裝車儀的使用情況，進行實時排隊,實時顯示。

叫號系統支持前臺操作，前臺界面可查看單獨鶴位各車輛狀態，以及叫號管理、手動叫號、叫號聲音、音量等設置界面如下:

排隊叫號的功能特點：

1、采用系統性自動排隊，排隊科學、合理,使現場裝車有序

2、信息提示直觀、直接(LED文字提示、大功率語音播放提醒）

3、系統自動檢測當前各裝車位狀態,及時叫號，高效率

4、自動及人工兩種方式,便于處理各種突發情況

5、手機短信提醒

排隊叫號系統配置：

為了能直觀的顯示裝車區的裝車鶴位運行狀態,方便司機實時了解進場裝車進度,在裝車候車區設置—套大屏幕顯示，大屏幕顯示與計算機連接，接收計算機的指令顯示相關的內容。

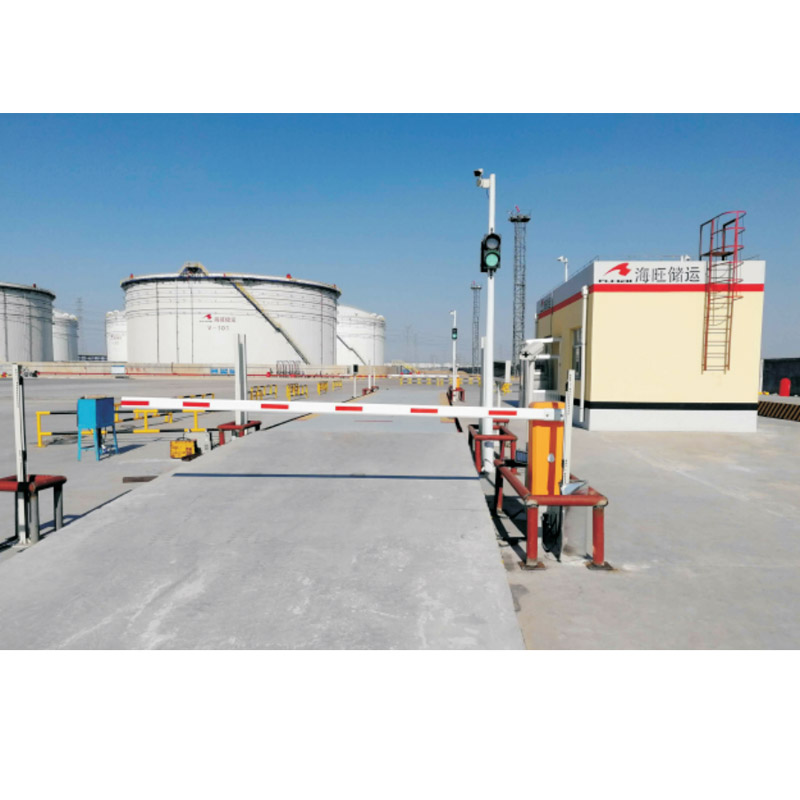

五、車輛門禁系統門禁系統的功能

在大量車輛作業時為了減少人員工作力度，提高生產效率，規范管理。同時防止不符合條件的車輛進入場區，一卡通門禁系統可有效控制上述問題,主要功能有:

●記錄所有車輛進出場時間、以及狀態類別,提高管理技術水平。

●自動識別車輛是否符合通行條件。

當前門禁識別主要有IC卡識別技術、車牌識別技術、RFID識別技術。當前車牌識別技術已較為成熟穩定。車輛經過登記后直接入場，系統自動識別車牌，并判斷通行。相對于RFID設備，減少了制卡、貼卡等環節;同時避免了由于卡片損壞、丟失等原因造成的重復辦理業務的麻煩;相對IC卡提高了識別通過效率，并且車輛在進出通行時，均可拍攝車輛圖片并留存存檔,通行效率較高。

門禁系統的配置

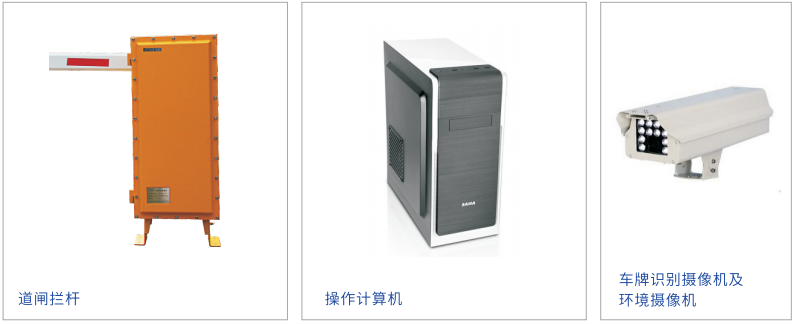

門禁系統配置主要用以下設備:

六、地磅無人值守系統

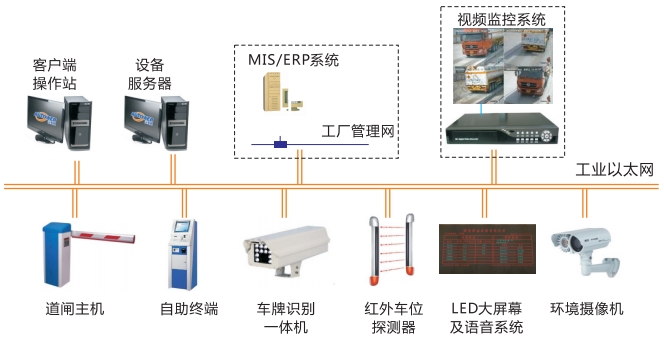

地磅無人值守由服務器、道閘主機、自助終端、車牌識別一體機、紅外車位探測器、LED大屏幕及語音系統、環境攝像機組成，它們之間通過工業以太網聯網;由設備服務器采集及監控相連的設備;客戶端操作站安裝于控制室，安裝稱重管理軟件，提供車輛信息管理、數據統計、報表查詢、報表打印等功能。

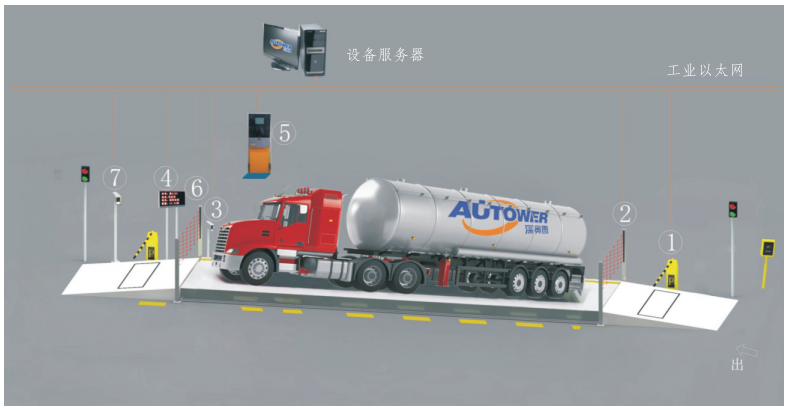

現場示意圖如下：

七、現場裝車系統

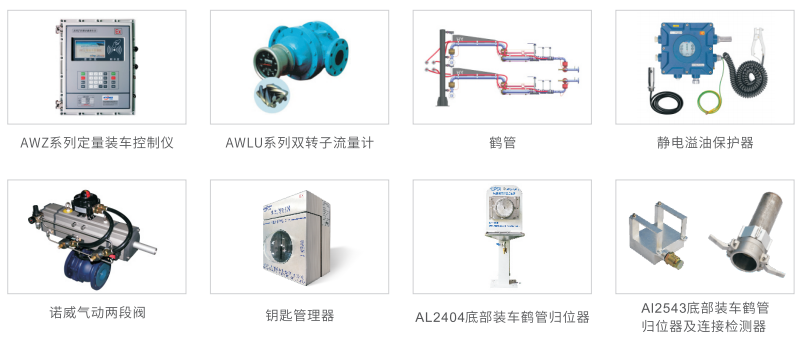

定量裝車系統的主要控制設備主要如下:

1、定量裝車控制儀

2、流量計

3、控制閥

4、靜電溢油保護器

5、裝卸臂

6、安全保護設備

定量罐裝產品

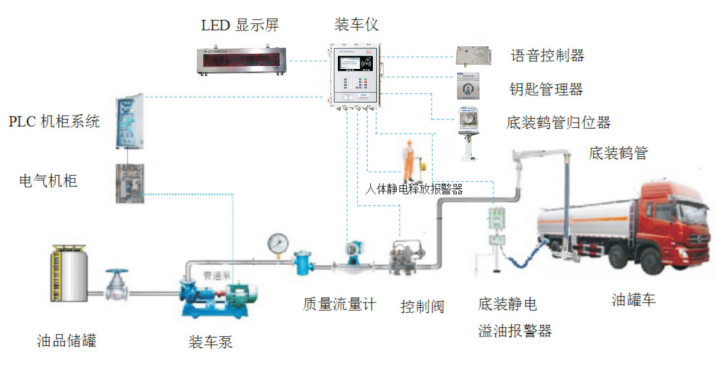

現場裝車單鶴位流程圖如下:
